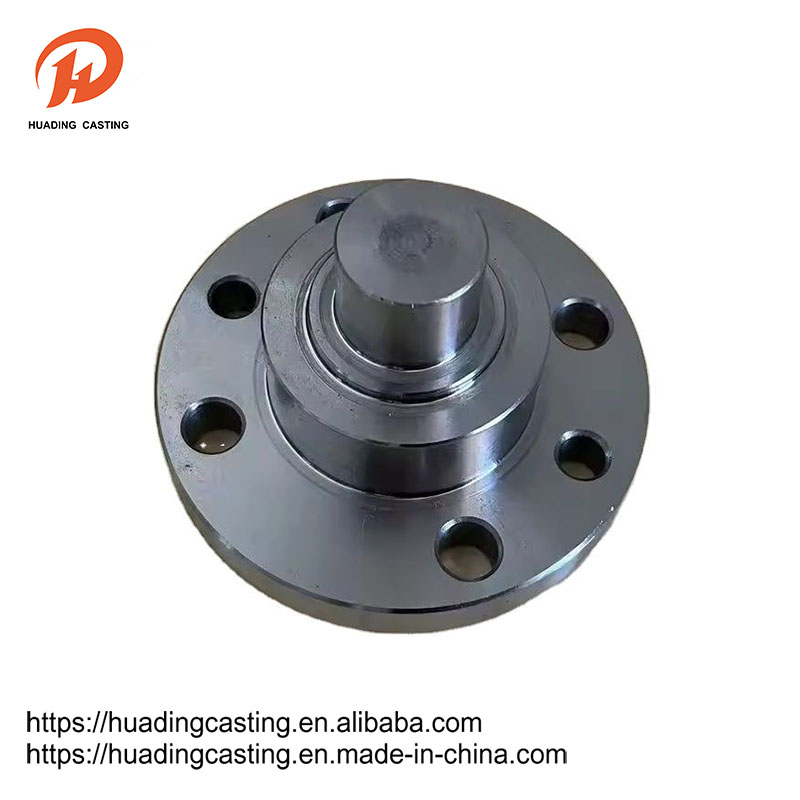

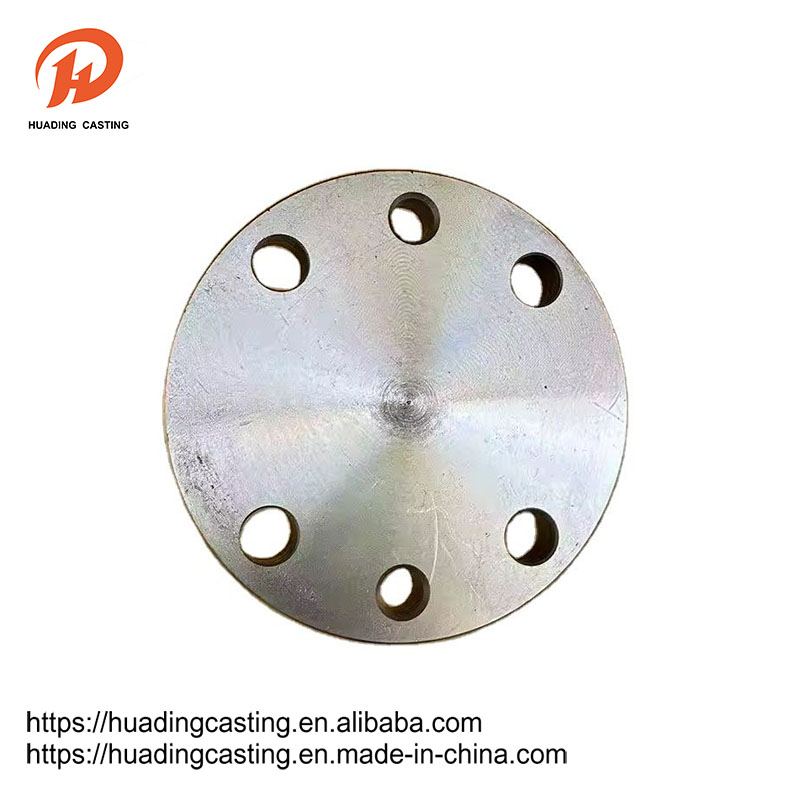

Brida

La brida es una parte conectada entre el eje y el eje, que se usa para la conexión entre los extremos de la tubería; También es útil en la brida de la importación y la exportación del equipo para la conexión entre dos dispositivos, como la brida del reductor. La conexión de brida o la junta de brida se refieren a una conexión desmontable que está conectada por bridas, juntas y pernos como un grupo de estructuras de sellado combinadas. Hay agujeros en la brida y los pernos hacen que las dos bridas sean fuertemente conectadas. La brida está sellada con una junta.

Enviar Consulta

Descripción del Producto

Las bridas se dividen en bridas de conexión roscada (conexión de rosca), bridas soldadas y bridas de abrazadera. Las bridas se usan en pares, las bridas de alambre se pueden usar para tuberías de baja presión y bridas soldadas para más de cuatro kilogramos de presión. Coloque una junta entre las dos bridas y cierre con pernos. El espesor de la brida de presión diferente es diferente, usan diferentes pernos. Las bombas y las válvulas, cuando están conectadas con tuberías, las partes locales de estos equipos también se convierten en formas de brida correspondientes, también conocidas como conexiones de brida. Todas las piezas de conexión que están conectadas por pernos alrededor de dos planos y están cerradas al mismo tiempo generalmente se llaman "bridas", como la conexión de las tuberías de ventilación, y este tipo de parte se puede llamar "piezas con bridas". Pero esta conexión es solo una parte del equipo, como la conexión de la brida y la bomba, no es bueno llamar a la bomba "piezas de brida". Relativamente pequeño, como las válvulas, etc., se puede llamar "partes de brida".

Parámetro de producto

Dn	Día de tubería	Tamaño de conexión				C	N	H	Escrutinio
Dn	A	D	K	L	n	C	N	H	Escrutinio
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
