Descripción del Producto

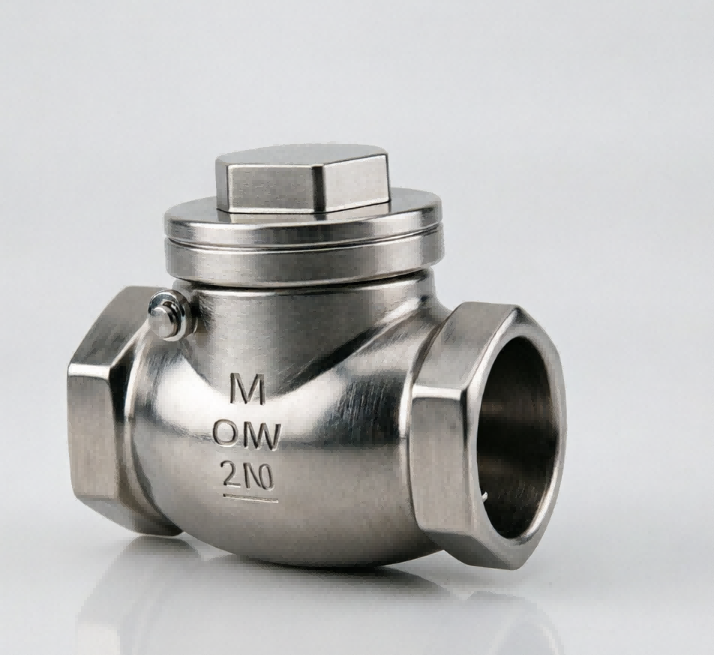

Nombre: Válvula de retención de elevación roscada H14

Material: acero inoxidable 201/304

Cantidad mínima de pedido: 10 unidades

Paquete: embalaje interior de bolsa de burbujas engrosada y embalaje exterior de cartón, o transporte de palés apto para el mar

Envío: DHL, UPS, FedEx, LCL por mar, etc.

Tolerancia: mecanizado CNC de precisión, tolerancia ±0,01 mm.

Inspección: inspección completa de CMM alemana, cero defectos

OEM y ODM: OEM y ODM aceptados, toma rápida de muestras

Tiempo:Estricto control de calidad, entrega a tiempo.

Servicio: Amplia selección de materiales para piezas personalizadas

La válvula de retención de elevación roscada H14 es una solución compacta y altamente confiable diseñada para evitar el contraflujo en sistemas de tuberías de pequeño diámetro. Combinando una construcción duradera con un diseño interno eficiente, es la opción ideal para aplicaciones de control de fluidos residenciales, comerciales y de industria ligera.

Materiales duraderos y resistentes a la corrosión

Construida para soportar entornos operativos hostiles, la válvula de retención H14 está disponible en materiales de primera calidad, incluido el acero inoxidable (SS201/304). Esto garantiza una excelente resistencia al óxido, la corrosión y las altas temperaturas, lo que la hace adecuada para agua, vapor, aceite y ciertos medios químicos corrosivos.

Mecanismo tipo elevación eficiente

Con un diseño clásico de válvula de retención de elevación, el H14 utiliza la energía cinética del fluido para abrirse automáticamente y la gravedad para cerrarse. Esto garantiza un sellado hermético contra el reflujo sin necesidad de alimentación externa ni operación manual, protegiendo eficazmente las bombas y compresores contra golpes de ariete y daños por flujo inverso.

Fácil instalación con extremos roscados

Diseñado para su comodidad, el modelo H14 viene con conexiones de rosca interna estándar (roscas NPT, BSP o G). Esto permite una instalación rápida, segura y a prueba de fugas en tuberías de pequeño diámetro (normalmente DN15 a DN50 / 1/2" a 2"), lo que reduce significativamente el tiempo de mano de obra y los costos de instalación.

Sellado confiable y bajo mantenimiento

Los componentes internos están mecanizados con precisión para garantizar un cierre hermético. Con una estructura simple pero robusta, la válvula H14 requiere un mantenimiento mínimo. Su tamaño compacto lo hace perfecto para espacios reducidos donde no caben válvulas de retención oscilantes más grandes.

Aplicaciones industriales versátiles

La válvula de retención roscada H14 se utiliza ampliamente en diversos sectores, entre ellos:

Sistemas de climatización y plomería: prevención del reflujo en las líneas de suministro de agua y calefacción.

Control de fluidos industriales: protección de instrumentación sensible y bombas pequeñas.

Petróleo y Gas: Gestión del flujo unidireccional en líneas de combustible y lubricación.

Procesamiento químico: Manejo seguro de fluidos corrosivos compatibles.

H14 Carácter técnico de la válvula de retención de elevación roscada

Tipo	201/304
Tamaño	DN15	DN20	DN25	DN32	DN40	DN50
Tamaño	DN65	DN80	/	/	/	/

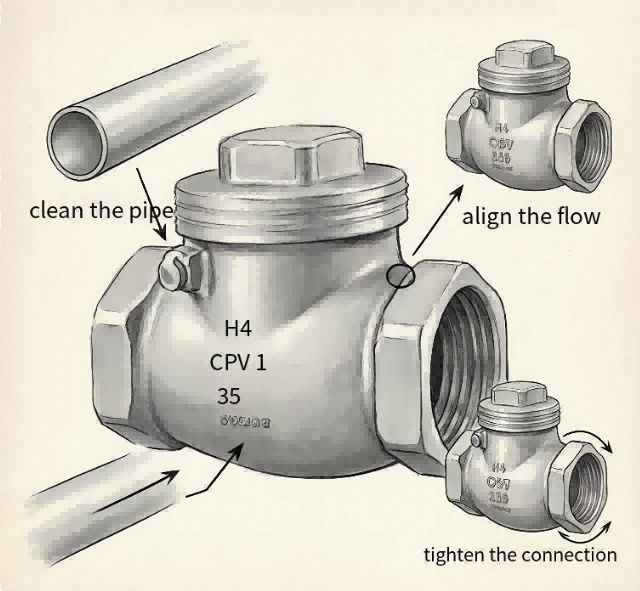

Pautas de instalación para válvulas de retención

Para garantizar un rendimiento óptimo y evitar daños al sistema, siga estrictamente estas pautas de instalación:

Verifique la dirección del flujo

Este es el paso más crítico. Siempre revise el indicador de flecha en el cuerpo de la válvula. La flecha debe apuntar en la misma dirección que el flujo de fluido. Instalar la válvula al revés bloqueará completamente la tubería y puede causar daños graves a la bomba o a la válvula misma.

Instalar en la posición correcta

Los diferentes tipos de válvulas de retención tienen requisitos de posición específicos:

Válvulas de retención de elevación (por ejemplo, modelo H14): el disco de la válvula se cierra por gravedad. Por tanto, debe instalarse en tuberías horizontales. Si necesita instalarlo en una tubería vertical, el flujo debe ser estrictamente ascendente (de abajo hacia arriba).

Válvulas de retención oscilantes: deben instalarse en tuberías horizontales para garantizar que el disco pueda oscilar libremente y sellar correctamente.

Limpiar la tubería

Antes de la instalación, asegúrese de limpiar minuciosamente la tubería. Retire cualquier residuo, escoria de soldadura, suciedad o grava. Las partículas extrañas atrapadas entre el disco de la válvula y el asiento pueden impedir que la válvula se cierre herméticamente, lo que provoca fugas internas.

Conexión y sellado adecuados

Válvulas roscadas: al atornillar válvulas de retención roscadas (como la H14), envuelva las roscas macho con cinta selladora adecuada (cinta de teflón) o aplique sellador para tuberías. No apriete demasiado, ya que esto podría agrietar el cuerpo de la válvula o los accesorios.

Válvulas con bridas: asegúrese de que las juntas estén centradas y apriete los pernos de manera uniforme en un patrón diagonal (estrella) para evitar tensiones desiguales y fugas.

Mantener tramos de tubería rectos

Para obtener el mejor rendimiento, se recomienda tener una sección recta de tubería (al menos de 5 a 10 veces el diámetro de la tubería) antes de la entrada de la válvula. Esto garantiza un flujo estable y no turbulento, lo que permite que la válvula se abra y cierre suavemente.

Inspección periódica

Después de la instalación, inspeccione periódicamente la válvula y las conexiones de la tubería para detectar signos de fugas. Si la válvula comienza a hacer ruidos fuertes (golpe de ariete), considere instalar un amortiguador o verificar si es necesario ajustar la velocidad de cierre.
