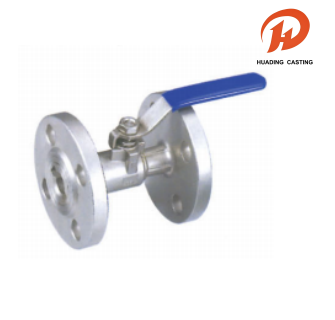

Válvulas de bola con brida de una pieza

Nuestras válvulas de bola con brida de una pieza están diseñadas para ofrecer rendimiento y confiabilidad superiores en una amplia gama de aplicaciones industriales. Diseñadas pensando en la versatilidad, estas válvulas admiten presiones de trabajo de 1,6, 2,5, 4,0 y 6,4 MPa y están disponibles en tamaños que van desde 1/2" a 10". Son adecuadas para su uso con diversos medios, incluidos agua, gas, petróleo y ácidos corrosivos como el ácido nítrico y acético. Las válvulas de bola con brida de una pieza ofrecen una excelente adaptabilidad térmica y funcionan eficazmente a temperaturas inferiores a 180 °C con sellos de PTFE o hasta 300 °C con sellos de PPL.

Enviar Consulta

Descripción del Producto

Nombre: Válvulas de bola con brida de una pieza

Material: siguiente tabla

Cantidad mínima de pedido: 100 unidades

Paquete: embalaje interior de bolsa de burbujas engrosada y embalaje exterior de cartón, o transporte de palés apto para el mar

Envío: DHL, UPS, FedEx, LCL por mar, etc.

Tolerancia: mecanizado CNC de precisión, tolerancia ±0,01 mm.

Inspección: inspección completa de CMM alemana, cero defectos

OEM y ODM: OEM y ODM aceptados, toma rápida de muestras

Tiempo:Estricto control de calidad, entrega a tiempo.

Servicio: Amplia selección de materiales para piezas personalizadas

Válvulas de bola con brida de una pieza

La seguridad y el cumplimiento son primordiales en el diseño de estas válvulas de bola con brida de una pieza. Cumplen estrictos estándares internacionales, con bridas ANSI B16.5 y dimensiones cara a cara ANSI B16.10. Además, hay dispositivos antiestáticos y a prueba de incendios (API 607) disponibles previa solicitud para garantizar la seguridad operativa en entornos peligrosos. Cada unidad se somete a rigurosas pruebas según los estándares ANSI B16.34 y API 598. Ya sea para servicios generales o procesamiento químico especializado, nuestras válvulas de bola con brida de una pieza brindan una solución robusta, compatible y de alta calidad para sus necesidades de control de fluidos.

Válvulas de bola con brida Caracteres técnicos y dibujo típico

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	norte-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Lista de materiales de válvulas de bola

NOMBRE DE LA PARTE	MATERIAL
CUERPO	CF8M/WCB
ASIENTO	PTFE
TAPA	CF8M/WCB
JUNTA DE SELLO	PTFE/GRAFITO
PELOTA	SS316
PROVENIR	SS316
SELLO DEL VÁSTAGO	PTFE
EMBALAJE	PTFE/GRAFITO
GLANDULA DE EMPAQUE	SS316
GLANDULA DE EMPAQUE	CF8M/WCB
PIN DE PARADA	SS304
PERNO DE GLANDULA	SS304
ANILLO DE PRESIÓN	65MN
MANEJAR	KT33-8
PERNO DE FIJACIÓN	SS304
