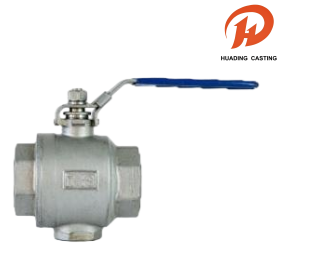

Válvulas de bola de dos piezas con conexión de rosca interior

Estas válvulas de bola de dos piezas con conexión de rosca interna cuentan con un cuerpo robusto de fundición a la cera perdida y un vástago a prueba de explosiones, lo que garantiza seguridad y durabilidad. Diseñadas para brindar versatilidad, las válvulas cumplen con múltiples estándares de rosca (NPT, BSPT, DIN 2999, ISO 228) y admiten el montaje directo de actuadores ISO 5211. Con una presión de trabajo de 1000 PSI y cumplimiento de estrictos estándares de prueba como API 598, estas válvulas de bola de conexión de rosca interna de dos piezas están diseñadas para aplicaciones de alto rendimiento.

Enviar Consulta

Descripción del Producto

Nombre: Válvulas de bola de conexión de rosca interior de dos piezas

Material: siguiente tabla

Cantidad mínima de pedido: 100 unidades

Paquete: embalaje interior de bolsa de burbujas engrosada y embalaje exterior de cartón, o transporte de palés apto para el mar

Envío: DHL, UPS, FedEx, LCL por mar, etc.

Tolerancia: mecanizado CNC de precisión, tolerancia ±0,01 mm.

Inspección: inspección completa de CMM alemana, cero defectos

OEM y ODM: OEM y ODM aceptados, toma rápida de muestras

Tiempo:Estricto control de calidad, entrega a tiempo.

Servicio: Amplia selección de materiales para piezas personalizadas

Válvulas de bola de dos piezas con conexión de rosca interior

Estas válvulas de bola con conexión de rosca interior de dos piezas cumplen con los estándares de rosca de tubería, incluidos NPT, BSPT, DIN 2999 e ISO 228, y cuentan con un diseño de montaje directo ISO 5211 para actuadores junto con un dispositivo de bloqueo. Clasificadas para una presión de trabajo de 1000 PSI (PN63) W.O.G, las válvulas de bola con conexión de rosca interna de dos piezas se prueban rigurosamente de acuerdo con los estándares API 598, GB/T 13927 e ISO 5208 para garantizar un rendimiento confiable en aplicaciones exigentes.

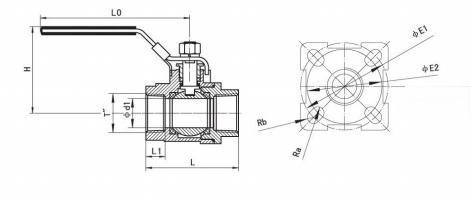

Caracteres técnicos y dibujo típico de válvulas de bola.

NOMINAL	TUBO	DIMENSIÓN
DÍA. (mm)	HILO	d1	L	L1	H	L0	Real academia de bellas artes	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	6,75€	Φ125	Φ102

Lista de materiales de válvulas de bola

NOMBRE DE LA PARTE	MATERIAL
CUERPO	WCB CF8 CF8M
TAPA	WCB CF8 CF8M
PELOTA	SS304 SS304 SS316
ASIENTO	PTFE
PROVENIR	SS304 SS304 SS316
GLÁNDULA	SS304
EMBALAJE	PTFE
EMPAQUETADORA	PTFE
ARANDELA	PTFE
TUERCA	SS304
ARANDELA DE RESORTE	SS304
ARMARIO	SS304
MANEJAR	SS304
CUBRIR	PLÁSTICO
